Teknologi Color Doppler telah merevolusi bidang pencitraan medis, menawarkan cara non - invasif untuk memvisualisasikan aliran darah dan pergerakan jaringan di dalam tubuh manusia. Sebagai pemasok terkemuka sistem doppler warna, kami sering ditanya tentang prinsip di balik teknologi luar biasa ini. Dalam postingan blog ini, saya akan mempelajari prinsip dasar doppler warna dalam sistem doppler warna, menjelaskan cara kerjanya dan mengapa doppler warna sangat berharga dalam pengobatan modern.
Dasar-dasar USG
Sebelum kita mendalami prinsip doppler warna, penting untuk memahami dasar-dasar USG. Gelombang ultrasonik adalah gelombang suara dengan frekuensi lebih tinggi dari batas atas pendengaran manusia, biasanya di atas 20.000 Hz. Dalam pencitraan medis, frekuensi USG biasanya berkisar antara 2 hingga 18 MHz.
Sistem USG terdiri dari transduser, yang memancarkan gelombang USG ke dalam tubuh, dan penerima yang menangkap gema yang dipantulkan kembali dari berbagai jaringan. Waktu yang diperlukan agar gema kembali dan intensitasnya memberikan informasi tentang jarak dan kepadatan jaringan. Ini menjadi dasar pencitraan USG 2D, yang menghasilkan gambar statis struktur anatomi.
Efek Doppler
Efek Doppler adalah konsep kunci di balik teknologi doppler warna. Ini pertama kali dijelaskan oleh fisikawan Austria Christian Doppler pada tahun 1842. Efek Doppler mengacu pada perubahan frekuensi gelombang (dalam hal ini gelombang ultrasonik) ketika ada gerakan relatif antara sumber gelombang dan pengamat atau objek yang dipantulkan.
Ketika gelombang ultrasonik bertemu dengan benda bergerak, seperti sel darah merah di pembuluh darah, frekuensi gelombang yang dipantulkan berubah. Jika benda bergerak menuju transduser, frekuensi gelombang pantulan meningkat (pergeseran Doppler positif). Sebaliknya, jika benda menjauhi transduser, frekuensi gelombang pantulan berkurang (pergeseran Doppler negatif).
Besarnya pergeseran Doppler berbanding lurus dengan kecepatan benda bergerak. Dengan mengukur pergeseran Doppler, kita dapat menghitung kecepatan aliran darah.
Doppler Warna dalam Sistem Doppler Warna
Dalam sistem doppler warna, informasi Doppler digabungkan dengan pencitraan ultrasonografi 2D untuk membuat peta aliran darah berkode warna dalam struktur anatomi. Sistem doppler warna menggunakan teknik yang disebut Doppler gelombang berdenyut atau Doppler gelombang kontinu untuk mengukur pergeseran Doppler.
Doppler gelombang berdenyut memancarkan gelombang pendek gelombang ultrasonik dan mengukur pergeseran Doppler hanya dari wilayah tertentu (ROI) di dalam tubuh. Hal ini memungkinkan pengukuran kecepatan aliran darah secara akurat di lokasi tertentu. Sebaliknya, Doppler gelombang kontinu memancarkan aliran gelombang ultrasonik yang terus menerus dan dapat mengukur kecepatan aliran darah di area yang lebih luas tetapi tidak dapat memberikan informasi tentang lokasi aliran yang tepat.
Sistem doppler warna memberikan warna berbeda untuk mewakili arah dan kecepatan aliran darah. Biasanya, warna merah digunakan untuk menunjukkan darah mengalir menuju transduser, dan biru digunakan untuk menunjukkan darah mengalir keluar dari transduser. Kecerahan atau intensitas warna dapat digunakan untuk mewakili kecepatan aliran darah, sedangkan warna yang lebih cerah menunjukkan kecepatan yang lebih tinggi.
Pemrosesan Sinyal dalam Color Doppler
Setelah sinyal Doppler diterima oleh transduser, transduser menjalani serangkaian langkah pemrosesan sinyal untuk mengekstrak informasi yang relevan. Langkah pertama adalah memisahkan sinyal Doppler dari sinyal USG 2D. Hal ini biasanya dilakukan dengan menggunakan filter frekuensi yang hanya mengizinkan frekuensi pergeseran Doppler untuk melewatinya.
Selanjutnya, sinyal Doppler didemodulasi untuk mendapatkan informasi pergeseran Doppler. Ini melibatkan pengubahan sinyal yang digeser frekuensi menjadi bentuk yang dapat dianalisis. Sinyal yang didemodulasi kemudian diproses menggunakan algoritma untuk menghitung kecepatan aliran darah dan menghasilkan peta berkode warna.
Peta berkode warna dilapiskan pada gambar USG 2D, memberikan gambaran komprehensif tentang struktur anatomi dan aliran darah di dalamnya. Hal ini memungkinkan dokter untuk memvisualisasikan arah, kecepatan, dan pola aliran darah secara real-time, yang sangat penting untuk mendiagnosis berbagai kondisi medis.
Aplikasi Klinis Color Doppler
Teknologi doppler warna memiliki beragam aplikasi klinis di berbagai spesialisasi medis. Dalam kardiologi, digunakan untuk mengevaluasi fungsi jantung, termasuk aliran darah melalui katup jantung dan arteri koroner. Doppler warna dapat mendeteksi stenosis katup, regurgitasi, dan kelainan jantung lainnya.
Dalam kebidanan, doppler warna digunakan untuk menilai aliran darah di plasenta dan janin. Ini dapat membantu mendiagnosis kondisi seperti hambatan pertumbuhan janin, preeklampsia, dan insufisiensi plasenta.
Dalam pengobatan vaskular, doppler warna digunakan untuk mengevaluasi aliran darah di arteri dan vena. Dapat mendeteksi penyumbatan, stenosis, dan pembekuan darah di pembuluh darah. Doppler warna juga digunakan dalam diagnosis dan pengelolaan penyakit pembuluh darah perifer, seperti trombosis vena dalam dan penyakit arteri perifer.
Sistem Doppler Warna Kami

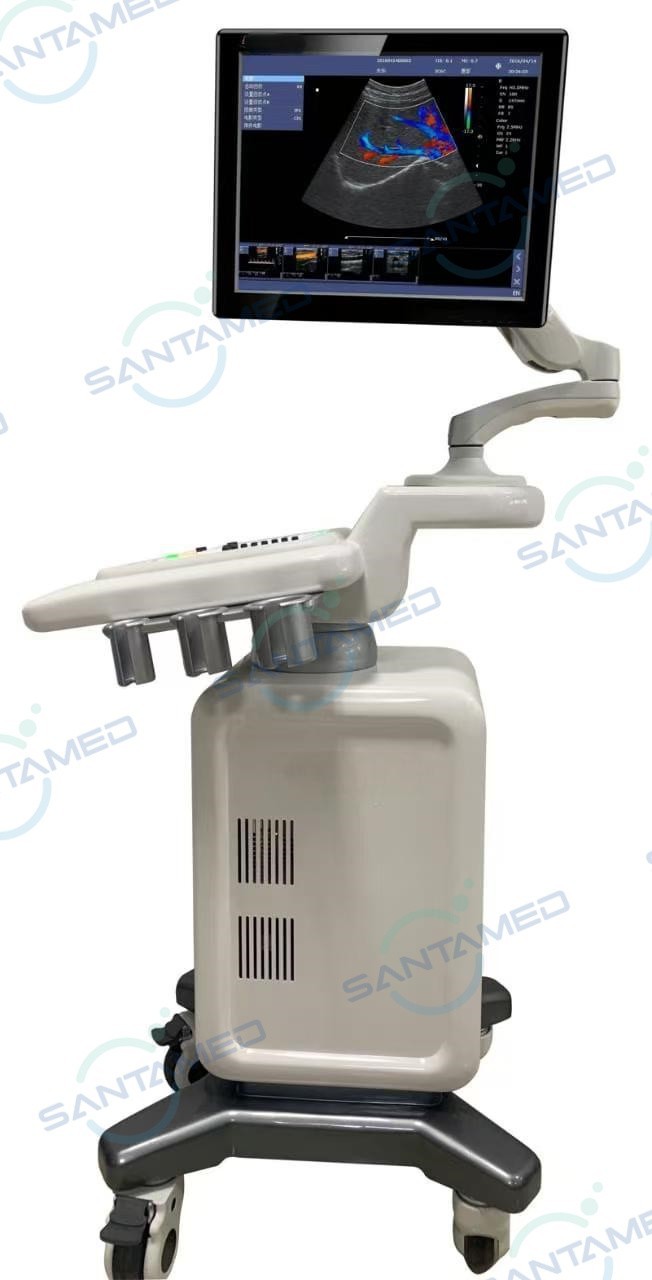

Sebagai pemasok sistem doppler warna, kami menawarkan rangkaian produk berkualitas tinggi untuk memenuhi beragam kebutuhan pelanggan kami. KitaSistem Ultrasound Doppler Warna Troliadalah sistem yang kuat dan serbaguna yang memberikan kualitas gambar luar biasa dan kemampuan doppler warna tingkat lanjut. Sangat cocok untuk digunakan di rumah sakit dan klinik besar.

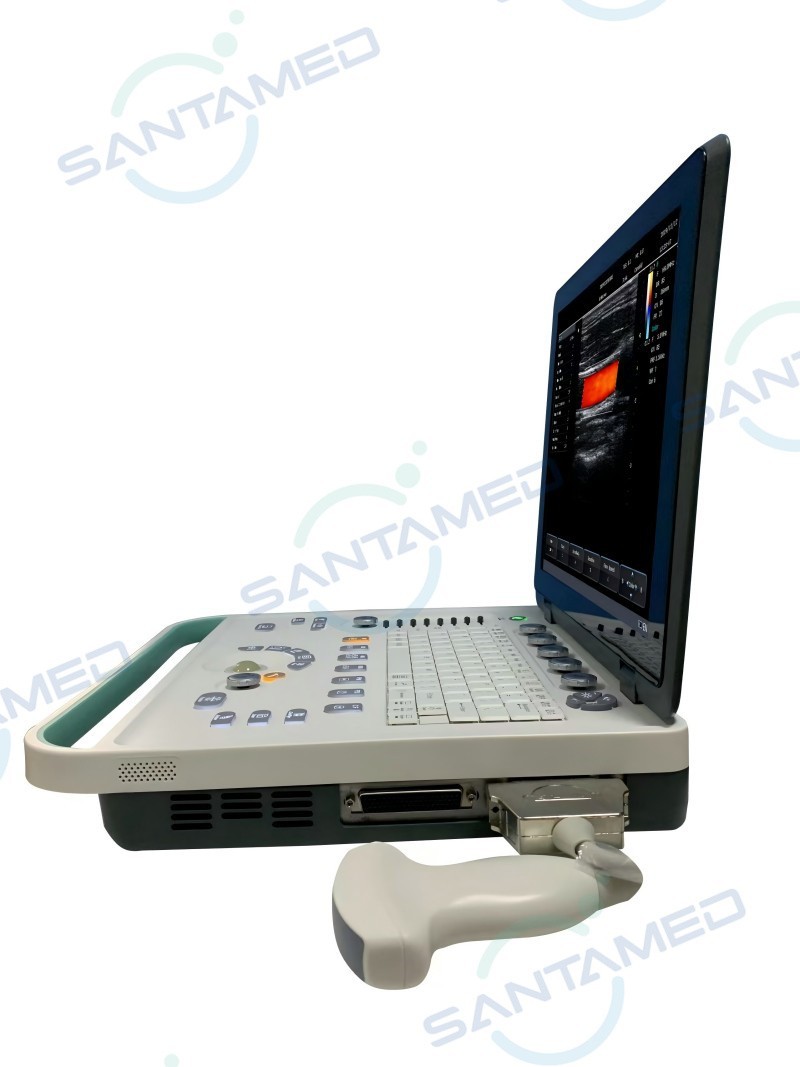

Untuk aplikasi yang lebih portabel, kami menawarkanUSG Doppler 2D PortabelDanDoppler Warna 2D Laptop Portabel. Sistem ini ringan dan mudah dibawa, menjadikannya ideal untuk digunakan di tempat perawatan, seperti unit gawat darurat, ambulans, dan daerah terpencil.
Kesimpulan
Teknologi doppler warna adalah alat yang ampuh dalam pencitraan medis, memberikan informasi berharga tentang aliran darah dan pergerakan jaringan. Dengan memahami prinsip doppler warna dalam sistem doppler warna, dokter dapat membuat diagnosis yang lebih akurat dan memberikan perawatan pasien yang lebih baik.
Jika Anda tertarik untuk mempelajari lebih lanjut tentang sistem doppler warna kami atau sedang mempertimbangkan untuk membeli, kami mendorong Anda untuk menghubungi kami untuk diskusi mendetail. Tim ahli kami siap membantu Anda menemukan sistem yang tepat untuk kebutuhan spesifik Anda.
Referensi
- Bushberg, JT, Seibert, JA, Leidholdt, EM, & Boone, JM (2012). Fisika penting dari pencitraan medis. Lippincott Williams & Wilkins.
- Rumack, CM, Wilson, SR, & Charboneau, JW (2010). USG diagnostik. Ilmu Kesehatan Elsevier.
- Strarup, C., & Thomsen, HS (2012). USG Doppler dalam praktik klinis. Pers Universitas Cambridge.
